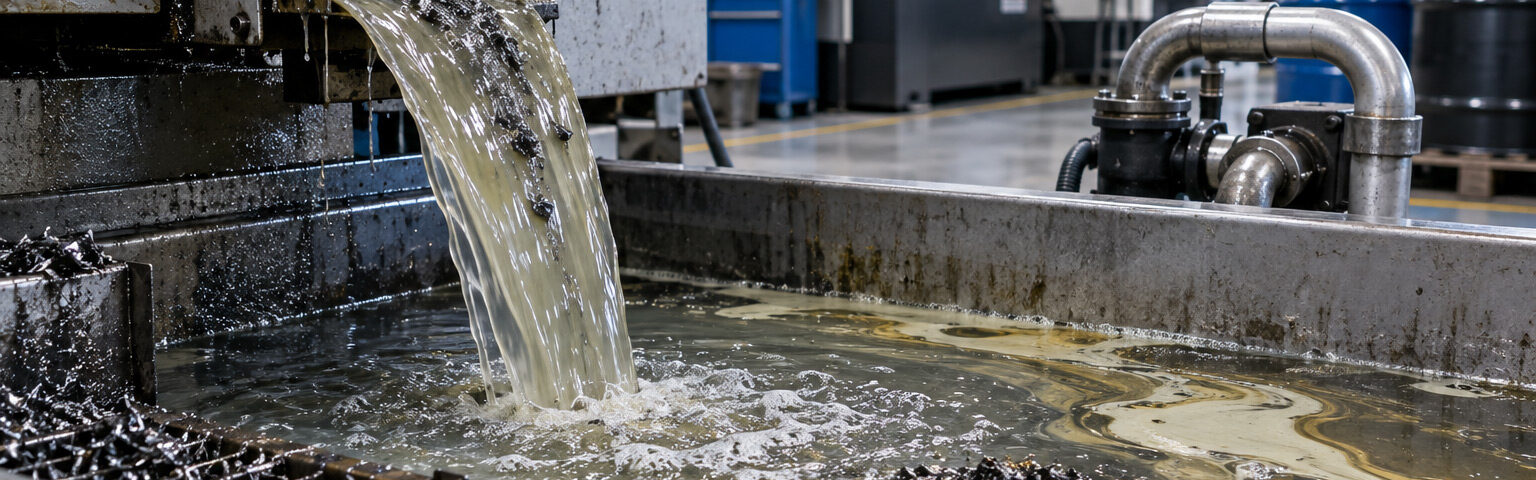

La gestione dell’acqua contaminata da oli rappresenta un aspetto rilevante in numerosi processi produttivi, in particolare nelle lavorazioni meccaniche e metalmeccaniche. Durante le attività di taglio, fresatura, tornitura, rettifica e lavorazione dei metalli, l’acqua può infatti entrare in contatto con oli lubrificanti, emulsioni, residui metallici e altre sostanze utilizzate all’interno degli impianti. Il risultato è un fluido contaminato che deve essere raccolto, movimentato e avviato alle successive fasi di trattamento attraverso sistemi adeguati alle sue caratteristiche.
La scelta delle apparecchiature utilizzate per trasferire questi fluidi assume quindi un ruolo importante nell’organizzazione del processo. Non si tratta semplicemente di spostare acqua da un serbatoio a un altro: la presenza di oli, particelle solide e sostanze eterogenee può modificare sensibilmente il comportamento del liquido e sottoporre la pompa a condizioni operative differenti rispetto a quelle tipiche dell’acqua pulita. Per questo motivo è necessario valutare attentamente la natura del fluido, le condizioni di esercizio e la continuità richiesta dal processo.
Da dove proviene l’acqua contaminata da oli
In molti stabilimenti industriali l’acqua viene utilizzata direttamente o indirettamente durante le diverse fasi produttive. Nelle lavorazioni meccaniche, per esempio, i fluidi lubrorefrigeranti hanno il compito di limitare il surriscaldamento degli utensili, ridurre l’attrito e favorire l’allontanamento dei residui generati durante la lavorazione.
Con il passare del tempo questi fluidi possono raccogliere differenti contaminanti. Tra i più comuni rientrano oli esausti, grassi, emulsioni, trucioli, polveri e piccole particelle metalliche. Anche eventuali operazioni di lavaggio delle macchine e delle aree produttive possono generare acque che presentano una composizione molto diversa da quella iniziale.
Il fluido risultante può quindi essere eterogeneo e contenere una combinazione variabile di fase acquosa, sostanze oleose e particelle solide. Le sue caratteristiche possono inoltre cambiare nel corso della giornata o in funzione delle lavorazioni eseguite.
Questa variabilità è uno degli elementi da prendere in considerazione quando si progetta un sistema di raccolta e trasferimento.
Perché il trasferimento dei fluidi contaminati richiede attenzione
Movimentare acqua pulita è generalmente un’operazione relativamente semplice. La situazione cambia quando nel liquido sono presenti sostanze oleose o materiali solidi in sospensione.
La contaminazione può influenzare viscosità, densità e comportamento del fluido. Una miscela costituita prevalentemente da acqua con una piccola percentuale di olio avrà caratteristiche differenti rispetto a un’emulsione più concentrata o a un liquido nel quale siano presenti numerosi residui della lavorazione.
Anche la presenza di particelle deve essere considerata con attenzione. I piccoli residui metallici prodotti dalle macchine utensili possono raggiungere il circuito di raccolta e successivamente la pompa utilizzata per il trasferimento.
Una tecnologia progettata esclusivamente per liquidi puliti potrebbe risultare poco adatta a queste condizioni. Ostruzioni, usura prematura dei componenti o interruzioni del trasferimento possono incidere sull’affidabilità complessiva dell’impianto e aumentare gli interventi di manutenzione.
Quali caratteristiche deve avere una pompa per fluidi contaminati
La scelta della pompa deve partire dall’analisi delle reali condizioni operative. Non esiste infatti una soluzione universalmente adatta a qualsiasi acqua contaminata.
Uno degli aspetti principali riguarda la capacità di gestire fluidi non perfettamente omogenei. In alcuni contesti può essere necessario trasferire liquidi contenenti particelle solide, mentre in altri il problema principale può essere rappresentato dalla presenza di oli o emulsioni.
Occorre inoltre considerare le modalità con cui il fluido viene prelevato. Quando la pompa non può essere installata direttamente sotto il livello del liquido, la capacità di autoadescamento può semplificare la configurazione dell’impianto. Questa caratteristica permette alla pompa di aspirare il fluido anche quando la tubazione di aspirazione non è inizialmente completamente piena.
Un ulteriore elemento riguarda la possibilità che, durante alcune fasi del processo, il serbatoio venga temporaneamente svuotato. In queste situazioni una tecnologia in grado di tollerare il funzionamento a secco per determinati periodi può offrire una maggiore flessibilità operativa.
Sul mercato sono disponibili differenti pompe per la movimentazione dei fluidi industriali, da selezionare considerando composizione del liquido, portata richiesta, prevalenza, condizioni di aspirazione e caratteristiche dell’impianto.
Il ruolo delle pompe pneumatiche a doppia membrana
Tra le tecnologie utilizzabili per la movimentazione di acqua contaminata da oli rientrano le pompe pneumatiche a doppia membrana, conosciute anche come pompe AODD, acronimo di Air Operated Double Diaphragm.
Il loro funzionamento si basa sull’azione alternata di due membrane collegate tra loro. L’aria compressa determina il movimento delle membrane, generando alternativamente aspirazione e mandata del fluido.
Una caratteristica interessante di questa configurazione è l’assenza di un motore elettrico direttamente collegato al corpo pompa. L’alimentazione pneumatica può risultare adatta a numerosi ambienti produttivi nei quali è già presente una rete di aria compressa.
Le pompe a membrana possono inoltre essere impiegate con fluidi dalle caratteristiche differenti e, a seconda della configurazione scelta, con liquidi contenenti particelle in sospensione.
La possibilità di autoadescamento e la capacità di affrontare determinate condizioni di funzionamento a secco rappresentano ulteriori elementi utili quando il livello del liquido nei serbatoi non è costante.
Naturalmente anche in questo caso il corretto dimensionamento rimane fondamentale. Diametro delle connessioni, portata, pressione dell’aria, materiali costruttivi e compatibilità chimica devono essere valutati in relazione alla specifica applicazione.
Materiali e compatibilità con il fluido
Un altro aspetto centrale riguarda i materiali che entrano in contatto con il liquido. Acqua, oli, detergenti e altre sostanze presenti nel processo possono interagire in modo differente con metalli, elastomeri e materiali plastici.
La scelta non dovrebbe quindi basarsi esclusivamente sulle prestazioni idrauliche della pompa.
Il corpo pompa, le membrane, le sfere, le sedi e le guarnizioni devono essere compatibili con il fluido trasferito. Una selezione non corretta può determinare rigonfiamenti, deterioramento degli elastomeri, corrosione o una riduzione della durata dei componenti.
Per effettuare una valutazione attendibile è utile conoscere la composizione del liquido, la concentrazione delle sostanze presenti, la temperatura di esercizio e l’eventuale utilizzo di detergenti durante i cicli di lavaggio.
Quando la composizione varia significativamente nel corso del processo, il dimensionamento dovrebbe prendere in considerazione le condizioni più gravose realisticamente prevedibili.
Portata, aspirazione e configurazione dell’impianto
La portata richiesta è uno dei parametri più immediati nella selezione di una pompa, ma non dovrebbe essere considerata isolatamente. Occorre stabilire quanto liquido deve essere trasferito e in quale intervallo di tempo, tenendo conto delle perdite di carico presenti nelle tubazioni.
Lunghezza e diametro delle linee, curve, valvole, filtri e dislivelli influenzano il comportamento complessivo del sistema.
Particolare attenzione deve essere dedicata alla linea di aspirazione. Una tubazione eccessivamente lunga o con diametro inadeguato può penalizzare il funzionamento della pompa. Anche la presenza di numerose curve o restringimenti può aumentare le perdite e rendere meno efficiente il trasferimento.
Nel caso di fluidi contenenti residui solidi è inoltre opportuno evitare configurazioni che favoriscano accumuli e sedimentazioni all’interno delle tubazioni.
La progettazione dovrebbe pertanto considerare pompa e circuito come parti dello stesso sistema, evitando di dimensionare i singoli componenti separatamente.
Gestione e manutenzione del sistema di pompaggio
La presenza di contaminanti rende particolarmente importante la manutenzione. Anche una pompa correttamente dimensionata deve essere controllata periodicamente per verificare lo stato dei componenti maggiormente sottoposti a usura.
Nel caso delle pompe a membrana, l’attenzione riguarda soprattutto membrane, valvole, sfere e sedi. La frequenza degli interventi dipende dal tipo di fluido, dalle ore di funzionamento e dalle condizioni operative.
È utile controllare anche le tubazioni e i punti nei quali potrebbero accumularsi residui. Una manutenzione programmata consente di individuare progressivamente il comportamento reale dell’impianto e definire intervalli di controllo coerenti con l’applicazione.
Il monitoraggio delle prestazioni può inoltre evidenziare eventuali variazioni di portata o anomalie che potrebbero indicare usura, ostruzioni o modifiche nelle caratteristiche del fluido.
Un approccio integrato alla gestione dell’acqua contaminata
La movimentazione dell’acqua contaminata da oli non dovrebbe essere considerata un’operazione isolata. Il trasferimento costituisce infatti una fase di un processo più ampio che comprende raccolta, eventuale separazione, trattamento e gestione finale del fluido.
Conoscere l’origine della contaminazione permette innanzitutto di capire quali sostanze possono raggiungere il circuito. Da questa analisi derivano la scelta della tecnologia di pompaggio, dei materiali e della configurazione delle tubazioni.
Un sistema correttamente dimensionato deve essere in grado di adattarsi alle normali variazioni del processo senza richiedere continui interventi manuali. Affidabilità, facilità di manutenzione e compatibilità con il fluido diventano quindi parametri importanti quanto la portata nominale.
Affrontare la gestione delle acque contaminate considerando l’intero ciclo consente di ridurre le criticità operative e organizzare in modo più razionale il trasferimento dei reflui generati dalle lavorazioni industriali.
